江展河皮帶秤產品說明：

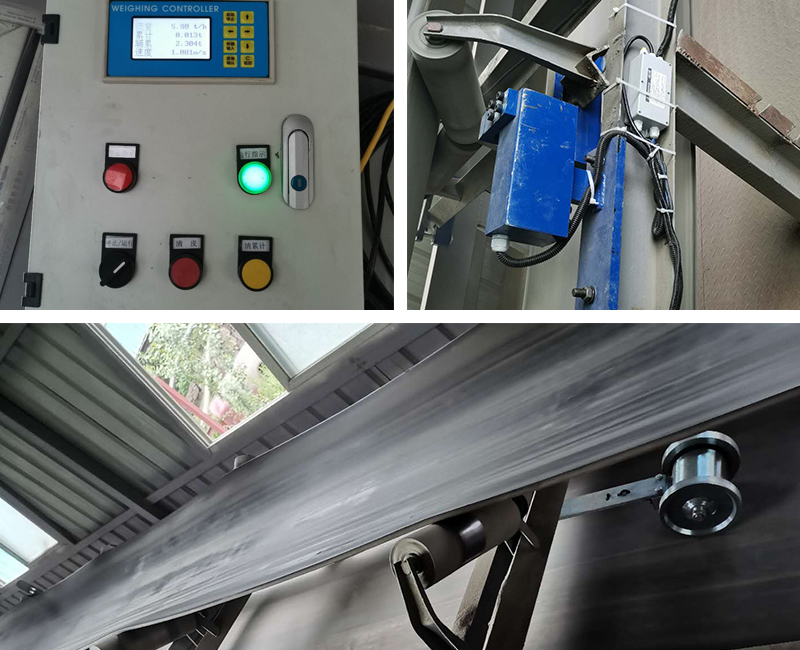

JZH-14型稱重橋架為四組稱重托輥，全懸浮式結構，無耳軸支點和運動部件。采用矩形鋼管設計，整個稱重橋架具有足夠高的剛性和較小的自重，外表積灰面積達到較低。高精度應變片式傳感器安裝于受拉部位，以減少非線性誤差，保證整個系統的穩定性，其維護量極小。兩只橫梁上吊有四只拉式稱重傳感器對稱重橋架提供支撐，稱重橋架為單元組件結構，可方便迅速的進行現場安裝，只需八只螺栓安裝固定。
該秤架主要用于需要進行貿易結算且輸送機傾角較小的場合。
主要技術參數：
系統精度：+/-1%~1.5%
稱量范圍：1~8000t/h
皮帶寬度：500~2400mm
皮帶速度：0~4m/s
皮帶輸送機傾角：≤6度(特殊物料≤10度)
拉式電子應變式稱重傳感器：
◆ 外殼：“S”型密封保護
◆ 非線性：<0.03%FS
◆ 非重復性：<0.01%FS
◆ 蠕變：<0.02%FS
◆ 零點輸出：±1%
◆ 在大流量下，傳感器彈性體施力點位移不大于0.2mm
◆ 溫度靈敏度： 間隔：0.0008%FS/oF 零點：0.0015%FS/oF
◆ 滯后誤差：0.02%
◆ 靈敏度誤差：±0.1%
◆ 過載能力：傳感器容量的150%
測速傳感器:
◆ 測速傳感器安裝在尾部滾筒，測速滾筒或測速滾輪上，測速滾筒/滾輪安裝在回程皮帶的上表面，沒有了皮帶打滑造成的影響。該測速傳感器為數字式無炭刷脈沖發生器，皮帶運行時，速度傳感器發出一系列速度脈沖，每一個脈沖代表皮帶行程的一個單位長度，脈沖頻率和皮帶速度成正比。
◆ 外殼材質為鑄鋁，能適應于露天工作環境。
◆ 交流脈沖發生器不需要調整或更換炭刷。
JZH稱重儀表：
◆ 準備度：優于0.05%
◆ 全數字操作，面板操作，按鍵輸入，簡捷方便
◆ 具有自動調零，自動間隔，故障診斷，停電保持?jǐn)?shù)據等功能
◆ 具有獨特的電子標定，鏈碼標定，掛碼標定和實物標定等多種校驗方式
◆ 可選的遠傳計數功能，具有可選的多點顯示
◆ 累重顯示輸出：八位帶小數點，顯示0.01t
◆ 流量顯示輸出：四位帶小數點，單位為噸/小時，或千克/小時
◆ 模擬輸出：正比于流量的4-20mA或0-20mA電流輸出
◆ 通訊接口：可選RS-485或RS-232串口
主要構成部件:
稱重傳感器：4只
速度傳感器：1只
計量托輥：4組
傳力杠桿：框架式
耳軸支點：無
